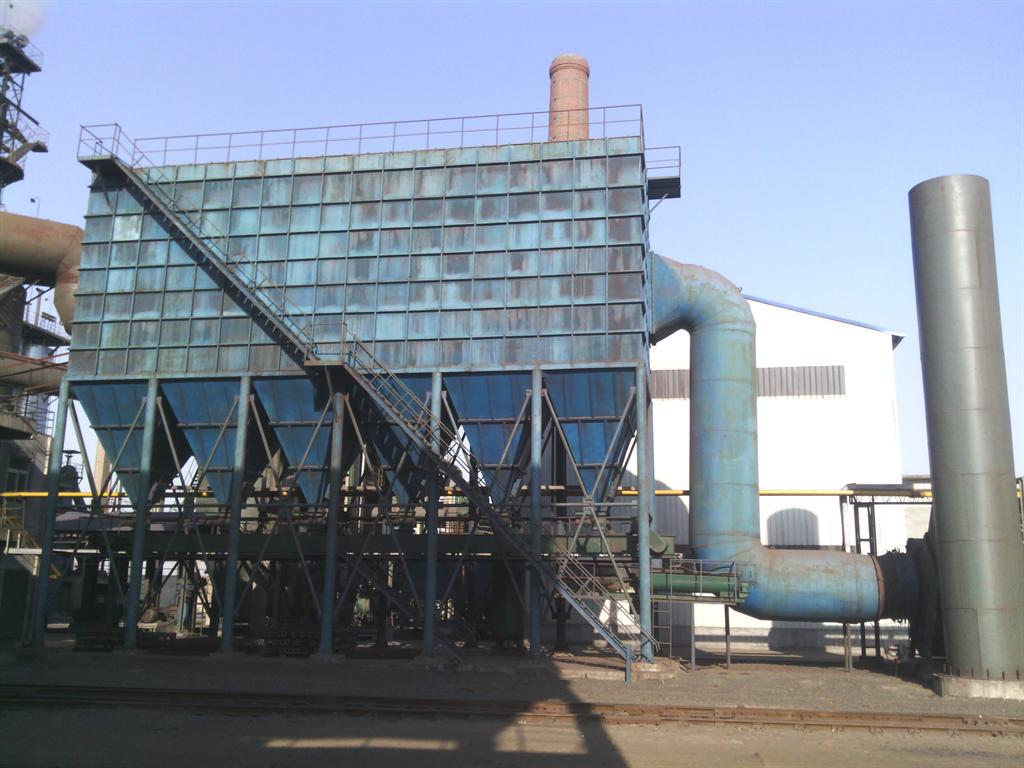

水泥廠用脈沖布袋除塵設備的組成結構：
1、上箱體由提升閥蓋板和出風口組成；
2、中箱體由多孔板、濾袋、骨架組成
3、下箱體由進風口、灰斗片和灰斗檢查門，有時也會有灰斗加溫器組成；
4、排灰系統由機裝置和輸灰裝置（例：螺旋輸送機）、排灰裝置（例：星型卸料器）裝置組成；
5、噴吹系統由無觸點脈沖控制儀、控制閥、電磁脈沖閥、噴吹管、氣包組成；
6、控制儀表采用JMK—2型脈沖控制儀，WMK脈沖無觸點控制儀。
   水泥廠用脈沖袋式除塵器的工作原理：含塵氣體由進風口進入中，下箱體，通過濾袋進入上箱體的過程中由于濾袋的各種效應作用。將粉塵氣體分離開，粉塵被吸咐在濾袋上，而氣體穿過濾袋由文氏管進入上箱體，從出風口排出。含塵氣體通過濾袋凈化的過程中，隨著時間增加，而積在濾袋上的粉塵越來越多，因而使濾袋的阻力逐漸增加，通過濾袋子的氣體量逐漸減少，為了使除塵器能正常工作所以要把阻力控制在限定范圍內（一般為120-150毫米水柱）。這樣當阻力升到限定范圍的時候，由控制儀要發出指令按順序觸發各控制閥，開啟脈沖閥。氣包內的壓縮空氣由噴吹管各孔經文氏管?chē)娚涞礁鲗?duì)應的濾袋內，濾袋在氣流瞬間反向作用下急劇膨脹，使積在濾袋表面的粉塵脫落，濾袋得再生。被清掉的粉塵落入灰斗經排灰系統排出機體，由于積在濾袋上的粉塵定期清除，被凈化的氣體正常通過，保證除塵器正常工作。
   水泥廠用脈沖袋式除塵器的特點：
1、過濾風速髙，因而可減少過濾而積，使袋式除塵器小型化，價格較便宜。
2、布袋除塵設備阻力和處理風量變化較小，過濾能耗也小。
3、濾料以氈濾料為好，也可以使用機織布(滌淪絨布等）。
4、早期的布袋除塵器在中箱體側面有檢查門，操作人員由此進入中箱體拆換濾袋，操作條件較差。目前的產品則設計成頂蓋,開啟方便，換袋可從上部換濾袋。
5、除塵器內部轉動件少，維護工作量小。
6、清灰可在不中斷過濾的情況下進行，脈沖袋式除塵器箱體無需做成分室結構。
